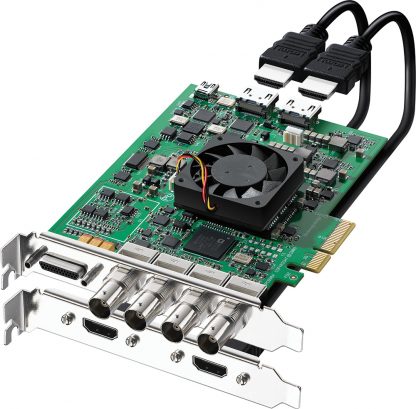

Blackmagic DeckLink 4K Extreme

Les cartes DeckLink prennent en charge une gamme massive de formats et de résolutions vidéo combinées à tous les types de connexions vidéo et audio offrant une flexibilité et une qualité maximales. Travaillez aisément avec le logiciel de montage audio et vidéo le plus populaire au monde. Les cartes DeckLink capturent directement à partir de caméras, bancs et flux live dans des systèmes de conception de diffusion, d’effets et de montage. Le nouveau DeckLink 4K Extreme vous permet désormais de réaliser tous les travaux que vous présente votre client, du travail SD et HD régulier aux longs métrages Ultra HD et 4K !

DeckLink fonctionne avec le logiciel de montage le plus populaire au monde et fournit une connectique de la plus haute qualité prenant en charge pratiquement tous les formats vidéo. Connectez 6G-SDI dual link à DeckLink 4K Extreme pour une capture et une lecture Ultra HD 4K, 4 :4 :4, 1080p60 HD ou 3D stéréoscopique dans le logiciel de montage. Si votre logiciel ne prend pas en charge une capture directe depuis des cartes DeckLink, il suffit d’utiliser le logiciel Media Express inclus pour capturer un large éventail de formats vidéo compressés et non-compressés. DeckLink est également idéal pour le monitoring en vous permettant de connecter des moniteurs client à la sortie vidéo DeckLink pour prévisualiser le travail sur des téléviseurs grand écran ! DeckLink prend en charge Final Cut Pro, Avid Media Composer, DaVinci Resolve et Premiere Pro, et, avec son driver WDM, une vaste gamme de logiciel de montage Windows !

Quand vous travaillez sur le plateau avec DaVinci Resolve, vous pouvez désormais utiliser la nouvelle fonctionnalité Resolve Live pour étalonner en live à partir de votre caméra. Resolve Live vous permet d’ajouter des nœuds et des correcteurs en live, et puis de stocker les étalonnages pour vous connecter au support de stockage de caméra par la suite. Peu importe la qualité de la caméra que vous utilisez, il existe une carte DeckLink munie de la connectique permettant de brancher directement et d’étalonner live. Utilisez les cartes DeckLink pour capturer à partir de caméras dans des formats de fichier spécifiques, rares ou personnalisés, de façon à pouvoir utiliser une capture live pour préparer des média en temps réel pour votre workflow de post production. DeckLink fonctionne sous n’importe quel format, et de nouveaux formats de fichier et codecs peuvent être ajoutés en tant que plug-ins tiers.

DeckLink 4K Extreme convient idéalement aux travaux VFX pour capturer RGB 4 :4 :4 en résolution pleine couleur à une bande passante pleine couleur sans sous-échantillonnage, ce qui donne les incrustations les plus nettes possible. Comme DeckLink capture et reproduit des fichiers DPX, DVI et QuickTime, vous pouvez utiliser votre logiciel VFX favori tel qu’After Effects, Nuke, Photoshop et bien plus. DeckLink inclut également un plug-in Photoshop personnalisé permettant de saisir des images à partir de l’entrée vidéo pour éditer des images directement dans Photoshop, même en Ultra HD ! Lorsque vous travaillez avec Photoshop et After Effects, DeckLink utilise l’espace chromatique RGB, éliminant les niveaux vidéo RGB de 100% illégaux et permettant une sortie fill et key précise pour l’incrustation externe de graphiques et d’animation.

DeckLink est parfait pour la post-production audio pour travailler sur des bandes sonores de messages publicitaires TV, production TV épisodique et longs métrages. Les cartes DeckLink incluent de multiples canaux d’audio analogique, d’audio numérique AES/EBU et 8 ou 16 canaux d’audio SDI embarquée selon le modèle. Tous les drivers DeckLink fonctionnent avec les meilleures solutions de post-production audio au monde telles que ProTools, Steinberg Nuendo et Cubase.

Présentation

DeckLink peut lire et se connecter à des projecteurs pour assurer des présentations sur grand écran à une résolution et un niveau de détail étonnants. Par conséquent, vos images restent nettes sur les plus grands écrans de cinéma, ce qui fait de DeckLink le choix idéal pour les présentations où il faut que l’audience voie chaque détail, même à l’arrière de la salle. DeckLink est idéal pour les concerts, diffusions religieuses, installations d’art vidéo à grande échelle, conférences d’ouverture, événements de marketing ou toute autre grande présentation vidéo !

Serveurs de playout multimédia

Des milliers de cartes DeckLink installées dans des serveurs de diffusion rediffusent un contenu excitant, chaque jour, 24/7. Les cartes DeckLink sont compatibles avec un large éventail de logiciels de serveur tel que Tools On Air just:in, live:cut, just:play & just:live; Softron OnTheAir, MovieRecorder, OnTheAir CG et bien plus ! Utilisez l’incrustateur intégré fourni dans la plupart des modèles DeckLink dans le cadre du workflow de lecture pour superposer des graphiques sur une entrée live. Il existe une carte DeckLink pour tous les types de serveurs de playout et pour un playout à un seul canal, DeckLink SDI inclut une entrée et sortie SDI avec en plus une entrée de référence. DeckLink Duo et DeckLink Quad sont des versions de capture et de lecture SDI à deux canaux et quatre canaux de DeckLink SDI pour quand vous avez besoin d’un nombre maximal de canaux vidéo par serveur. Pour les serveurs montés sur bâti nécessitant des cartes à profil bas, les modèles DeckLink Mini comportent des écrans pleine hauteur et bas profil pouvant être posés dans n’importe quel logement PCIe.

Encodage vidéo

Les cartes DeckLink sont pleinement compatibles avec des logiciels de vidéo en streaming populaires ce qui vous permet de diffuser en live à un public en ligne ! Utilisez également les cartes DeckLink pour une capture directe à partir de caméras ou d’aiguilleurs de production live et puis intégrez la vidéo de qualité supérieure à votre workflow de streaming en live. Les cartes DeckLink prennent en charge des logiciels de streaming populaires tels que Flash Media Encoder, Wirecast, Livestream Procaster et Resolume Avenue 4. DeckLink facilite la création de diffusions de qualité supérieure d’événements sportifs, webcasts, podcasts ou concerts en live ou sur demande pour le Web !

La grande précision colorimétrique, la haute résolution et la prise en charge 3D stéréoscopique du modèle DeckLink 4K Extreme en font le choix idéal pour la correction colorimétrique DaVinci Resolve. DeckLink 4K Extreme vous permet même de sortir une résolution Ultra HD 4K non compressée live, pour obtenir l’ultime workflow de long métrage pour des projets hollywoodiens avancés.

DeckLink 4K Extreme a été développé pour devenir la solution de prédilection pour l’étalonnage colorimétrique DaVinci et cadre bien avec les fonctionnalités puissantes de DaVinci Resolve. DeckLink vous permet d’étalonner en live vers des moniteurs de diffusion de précision ou des vidéo-projecteurs pour un étalonnage colorimétrique convivial à couper le souffle.

DeckLink est un choix puissant pour une utilisation avec des aiguilleurs de production live. La sortie SDI double de DeckLink 4K Extreme peut être utilisée pour produire une sortie fill et key à partir de graphiques et d’animations RGB, ou directement à partir de Photoshop avec le plug in prévu à cet effet. Générez un titrage et des graphiques pour une production en live sur des stations de travail et présentez-les à l’aiguilleur en temps réel. Pour le streaming ou la capture en formats vidéo personnalisés, les cartes DeckLink se connectent simplement à la sortie vidéo de l’aiguilleur de production live et peuvent être utilisées pour une capture en live !

SDI Video Input

2 x 10-bit SD/HD/2K/4K and 2D/3D switchable. Supports 3 Gb/s and 6 Gb/s single link 4:2:2/4:4:4 and dual link 4:2:2/4:4:4.

SDI Video Output

2 x 10-bit SD/HD/2K/4K and 2D/3D switchable. Supports 3 Gb/s and 6Gb/s single link 4:2:2/4:4:4 and dual link 4:2:2/4:4:4.

Analog Video Input

1 x Component YUV on 3 BNCs switchable to S-Video or Composite. Component supports HD and SD.

Analog Video Output

1 x Component YUV on 3 BNCs switchable to S-Video and Composite. Component supports HD and SD.

HDMI Video Input

1 x HDMI type A connector including 3D frame packing support and Ultra HD 4K support.

HDMI Video Output

1 x HDMI type A connector including 3D frame packing and 4K monitoring support.

Analog Audio Input

2 Channels of professional balanced analog audio via XLR connectors.

Analog Audio Output

2 Channels of professional balanced analog audio via XLR connectors.

AES/EBU Audio Input

2 Channels unbalanced with sample rate converter.

AES/EBU Audio Output

2 Channels unbalanced.

SDI Audio Input

16 Channels embedded in HD/2K/4K. 8 Channels embedded in SD.

SDI Audio Output

16 Channels embedded in HD/2K/4K.

8 Channels embedded in SD.

HDMI Audio Input

8 Channels embedded in SD and HD.

HDMI Audio Output

8 Channels embedded in SD and HD.

Sync Input

Blackburst in SD, 720p50, 720p59.94, 1080i50 and 1080i59.94 formats or Tri-Sync in any HD or 2K format.

Device Control

Sony™ compatible RS422 deck control ports. Serial ports TxRx direction reversible under software control.

Computer Interface

PCI Express 4 lane generation 2, compatible with 4, 8 and 16 lane PCIe

Codecs

Supports: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 (HQ), Apple ProRes 422, Apple ProRes (LT), Apple ProRes 422 (Proxy), Uncompressed 8-bit 4:2:2, Uncompressed 10-bit 4:2:2, Uncompressed 10 bit 4:4:4.

Software

Software Included

Media Express, Disk Speed Test, LiveKey, Blackmagic System Preferences and Blackmagic driver on Mac OS X. Media Express, Disk Speed Test, LiveKey, Blackmagic Control Panel and Blackmagic driver on Windows 7 and Windows 8. Media Express, Blackmagic Control Panel and Blackmagic driver on Linux.

Internal Software Upgrade

Firmware built into software driver. Loaded at system start or via updater software.

Physical Installation

PCI Express 4 lane generation 2, compatible with 4, 8, 16 lane PCI Express slots on Mac OS X, Windows and Linux. Mac OS X systems require a Mac Pro computer. Please check the Support pages to see the full system requirements.

Software Applications

Apple Final Cut Pro X

Adobe Premiere Pro

Avid Media Composer

Adobe After Effects

Nuke – The Foundry

DaVinci Resolve

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop

Other supported applications include: Steinberg Nuendo, Avid Symphony, Avid News Cutter, Tools On Air just:in & live:cut & just:play & just:live, Softron OnTheAir, MovieRecorder and OnTheAir CG, Flash Media Encoder, Wirecast, Livestream Procaster, Resolume Avenue 4, Sony Vegas Pro, Corel VideoStudio Pro X4, CyberLink Power Director, MAGIX Video Pro X4, Vidcaster Pro & Studio & Broadcast, Uniplay, Playbox AirBox, CasparCG, Magicsoft CG, Xsplit Broadcaster, Harris Infocaster.

Video Standards

SD Format Support

625/25 PAL, 525/29.97 NTSC and 525/23.98 NTSC.

HD Format Support

720p50, 720p59.94, 720p60, 1080PsF23.98, 1080p23.98, 1080PsF24, 1080p24, 1080PsF25, 1080p25, 1080PsF29.97, 1080p29.97, 1080PsF30, 1080p30, 1080i50, 1080p50, 1080i59.94, 1080p59.94, 1080i60, and 1080p60.

2K Format Support

2048 x 1556PsF23.98, 2048 x 1556PsF24, 2048 x 1556PsF25, 2048 x 1556p23.98, 2048 x 1556p24 and 2048 x 1556p25.

4K Format Support

3840x2160p23.98, 3840x2160p24, 3840x2160p25, 3840x2160p29.97, 3840x2160p30.

SDI Compliance

SMPTE 259M, SMPTE 292M, SMPTE 372M, ITU-R BT.656 and ITU-R BT.601.

SDI Metadata Support

VITC read for 3:2 pulldown removal. VANC capture and playback using up to 3 lines of video in file. HD RP188. Closed captioning.

Audio Sampling

Television standard sample rate of 48 kHz at 24 bit.

Video Sampling

4:2:2 and 4:4:4 (4K is 4:2:2)

Color Precision

10-bit

Color Space

REC 601, REC 709

HDMI Configuration

HDMI automatically configures to connected display.

HDMI Resolution

Pixel for pixel up to 4K resolutions.

HDMI Color Precision

10-bit

Multiple Rate support

HDMI and SDI video connections are switchable between SD/HD/2K and 4K. Component analog video connections are switchable between SD and HD.

Copy Protection

HDMI input is unable to capture from copy protected HDMI sources. Always confirm copyright ownership before capture or distribution of content.

Processing

Colorspace Conversion

Hardware based real time.

3D Processing

Dual stream and frame packed capture & playback.

HD Down Conversion

Built in, high quality hardware down converter outputs HD-SDI on SDI A output, SD-SDI on SDI B output and Composite and S-Video when working in HD video formats on playback. Switch analog video to Component and choose HD or SD output. Selectable between letterbox, anamorphic 16:9 and center cut 4:3 styles.

HD Up Conversion

Built in, high quality hardware up conversion from SD to 720HD or 1080HD on playback. Selectable between 4:3 pillarbox, 14:9 pillarbox and 16:9 zoom. HD outputs via HD-SDI, HDMI and component analog.

Cross Conversion

Built-in, high quality hardware cross conversion from 720HD to 1080HD and 1080HD to 720HD on playback.

Real Time Effects

Apple Final Cut Pro™ internal effects. Adobe® Premiere Pro® Mercury Playback Engine effects. Avid Media Composer 6™ internal effects. DaVinci Resolve.

Operating Systems

Mac OS X 10.7 Lion or later, and Mac OS X 10.8 Mountain Lion or later.

Windows 7 or Windows 8.

Linux

Physical Specifications

Environmental Specifications

Operating Temperature

5° to 40° C (32° to 104° F)

Storage Temperature

-20° to 45° C (-4° to 113° F)

Relative Humidity

0% to 90% non-condensing

What’s Included

DeckLink 4K Extreme

Software CD

Breakout cable for analog and RS-422 control.

HDMI bracket

Warranty

3 Year Limited Manufacturer’s Warranty.

Excluding connectors, cables, cooling fans, fiber optic modules, fuses, keyboards and batteries which will be free from defects in materials and workmanship for a period of 12 months from the date of purchase.
